Проект шале с террасой вдоль всего фасада Атарган

Шале с террасой вдоль всего фасада

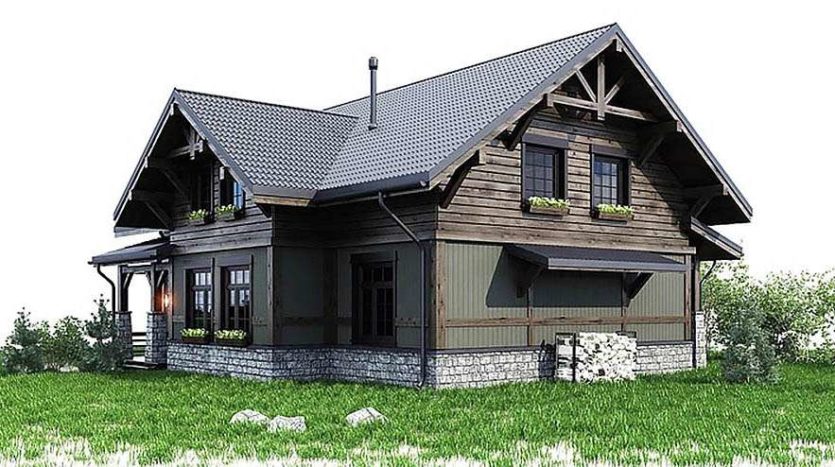

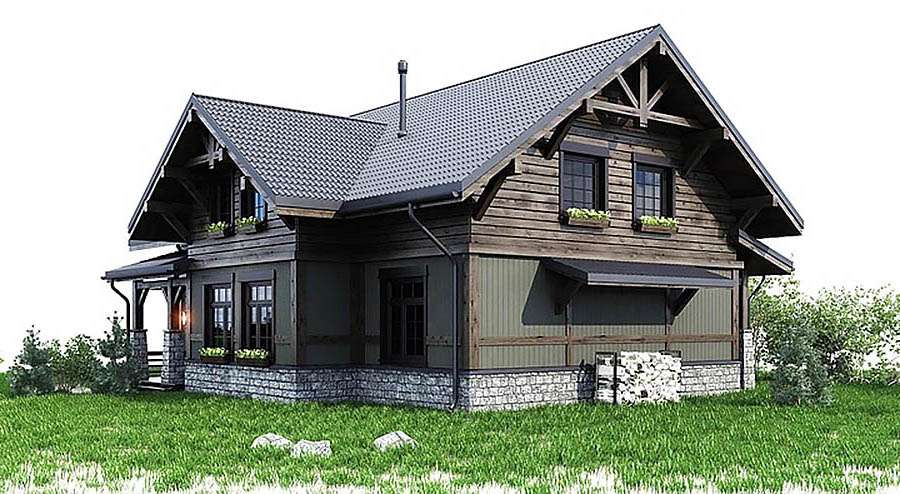

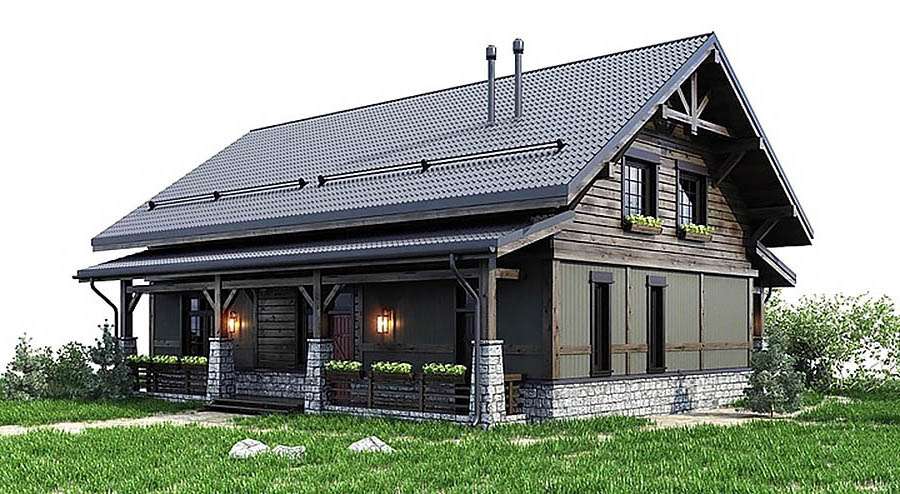

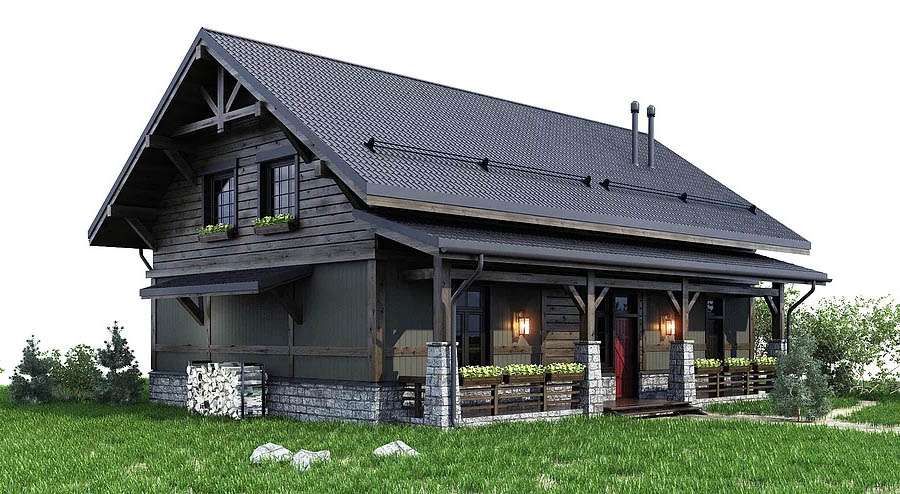

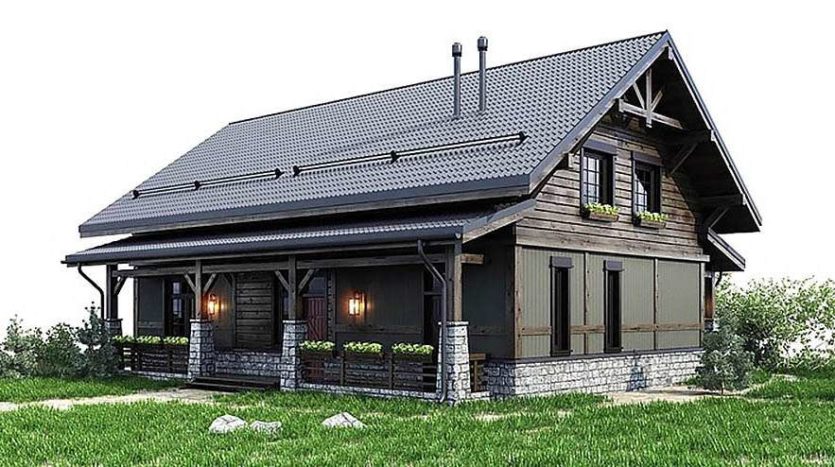

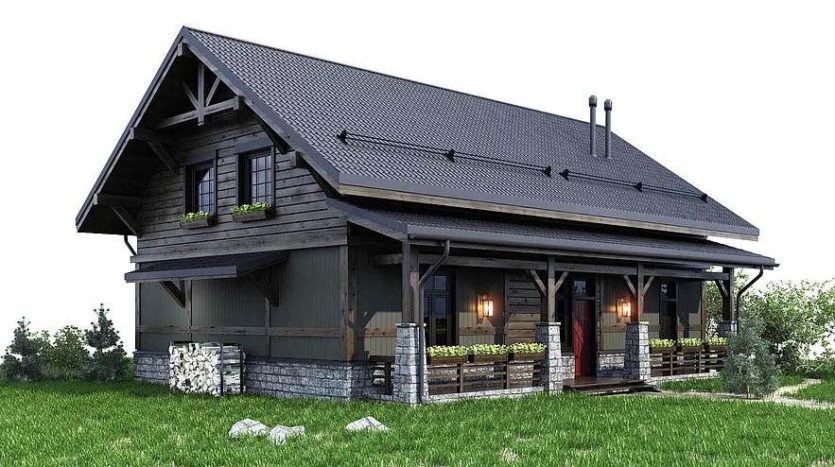

«Атарган» — дом в стиле шале, у которого главный приём вынесен наружу: крытая терраса идёт вдоль всего главного фасада на деревянных столбах с каменными базами. Не крыльцо, не уголок у входа, а протяжённая галерея под общим свесом кровли. Вся отделка выдержана в серо-коричневой гамме — дерево двух оттенков по стенам, каменный цоколь, тёмная кровля с большими свесами на деревянных консолях. Красная входная дверь по центру — единственное цветовое пятно, и оно держит весь фасад.

Дом двухуровневый, с мансардой. Экспликации с названиями помещений чертёж не содержит: на планах проставлены площади и вычерчена меблировка, поэтому назначения комнат ниже читаются по обстановке, а не по подписям. Размерных линий по внешнему контуру на листах тоже нет, поэтому точный габарит по этому проекту мы не называем — считать его на глаз по картинке было бы выдумкой.

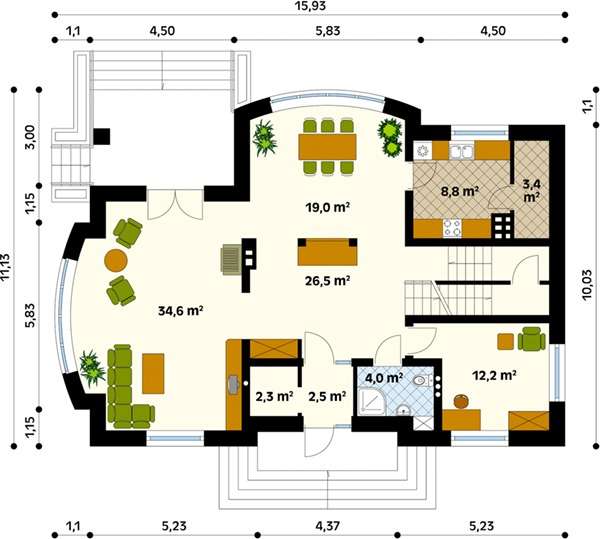

Первый этаж

Общественная зона занимает большую часть уровня и разбита на три связанные площадки: 34,6 м², 26,5 м² и 19,0 м². Первая и вторая обставлены мягкой мебелью, третья — со столом. Получается анфилада «гостиная — вторая гостиная — столовая», работающая как одно перетекающее пространство. Такой сценарий имеет смысл, когда в доме регулярно собирается много людей и нужно не одно большое помещение, а несколько зон с разным характером.

Кухонная зона 8,8 м² компактная, с плитой и мойкой — она рабочая, а есть садятся в столовой. Санузел 4,0 м² с ванной и унитазом. Ещё несколько небольших помещений — 12,2, 3,4, 2,5 и 2,3 м² — берут на себя хозяйственные функции: гардероб при входе, кладовая, техническое помещение. Лестница вынесена отдельным объёмом в левой части плана, за пределы основного контура — приём, который освобождает середину дома и не режет общую зону лестничным маршем.

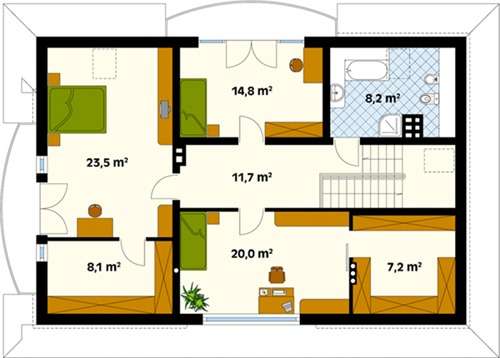

Мансарда

Наверху четыре комнаты со спальными местами: 23,5, 20,0, 14,8 и 8,1 м², плюс помещение 7,2 м² и санузел 8,2 м². Ещё одно помещение 11,7 м² по обстановке не определяется — это может быть и холл, и гардеробная, и пятая небольшая комната.

Санузел на восемь квадратов для мансарды — просторно; в него без переделок встаёт и ванна, и отдельная душевая. Комнаты крупные: две по двадцать с лишним квадратов — это спальни родительского класса, а не детские-пеналы.

Терраса

Терраса вдоль всего фасада — не только про красоту. Она даёт постоянное притенение окон первого этажа: летом солнце в комнаты не бьёт, а зимой, когда солнце низкое, свет под свес заходит. Столбы на каменных базах — не декоративная деталь, а грамотный узел: дерево не касается земли и не тянет влагу.

Обратная сторона у такого решения тоже есть, и назовём её честно: галерея съедает часть света в комнатах первого этажа круглый год. Если участок затенён лесом с этой стороны, террасу стоит укоротить — на этапе правок это делается свободно.

Материал и конструктив

Дом рассчитан под каркасную технологию и сборку из СИП-панелей. Наружная обшивка — дерево, поэтому фасад читается деревянным, хотя стена внутри каркасная. Такое сочетание даёт заметный выигрыш в сроках: коробка собирается за сезон, усадки нет, отделку можно начинать сразу.

Каменный цоколь и базы столбов террасы — кладка. Тип фундамента, состав каркаса и утепление кровли назначаются рабочим проектом: для каркаса это принципиально важнее, чем для сруба, потому что теплотехника здесь целиком лежит на пироге стены.

Лестница вынесена из контура

Отдельного разбора заслуживает решение с лестницей. На плане первого этажа она вычерчена самостоятельным объёмом в левой части, за пределами основного прямоугольника дома. Это не оплошность чертёжника, а осознанный приём, и он даёт сразу несколько эффектов.

Главный — общая зона не режется маршем. Три связанные площадки внизу перетекают друг в друга без препятствия посередине; в схеме с внутренней лестницей одна из них неизбежно превратилась бы в проход. Второй эффект — на обоих уровнях экономится площадь: марш и площадка обычно съедают по четыре-шесть квадратов на этаж, здесь они вынесены наружу основного объёма.

Есть и цена. Вынесенный объём — это дополнительный периметр наружных стен, дополнительная кровля и лишний узел примыкания. Лестничная пристройка греется, а теплопотери через неё идут по всей высоте. При каркасной технологии этот узел решается нормально, но требует внимания в рабочем проекте: именно в местах примыкания пристроек к основному объёму чаще всего образуются мостики холода.

Чего чертёж не говорит

Будем точны в том, что известно, а что нет. На обоих планах не подписано ни одно помещение — есть только площади и расстановка мебели. Поэтому назначения комнат в описании выше прочитаны по обстановке: плита и мойка означают кухню, ванна и унитаз — санузел, кровать — спальню. Помещения 3,4, 2,5, 2,3, 11,7 и 12,2 квадратных метра остаются без определённого назначения: обстановки в них нет, а угадывать мы не станем.

Размерных линий по внешнему контуру на листах тоже нет. По этой причине точный габарит дома в карточке не заявлен — вывести его из площадей помещений можно только с допущением о пропорции, а допущение в характеристиках проекта неуместно.

Всё перечисленное закрывается на этапе работы над заказом: экспликация восстанавливается, назначения помещений фиксируются под ваш сценарий жизни, размеры проставляются в рабочей документации. Пока же карточка описывает ровно то, что видно на чертеже.

Кому подойдёт

Дом около двухсот квадратных метров с мансардой, рассчитанный на большую семью и на приём гостей: четыре спальных комнаты наверху и три связанные зоны внизу. Каркасная технология делает его одним из более быстрых в постройке вариантов в этом метраже.

Планировку правим бесплатно, в том числе восстанавливаем экспликацию с назначением помещений под ваш сценарий жизни: часть комнат на исходных листах не подписана, и на этапе работы над проектом мы это закрываем. Похожие решения — в подборке проектов в стиле шале.
